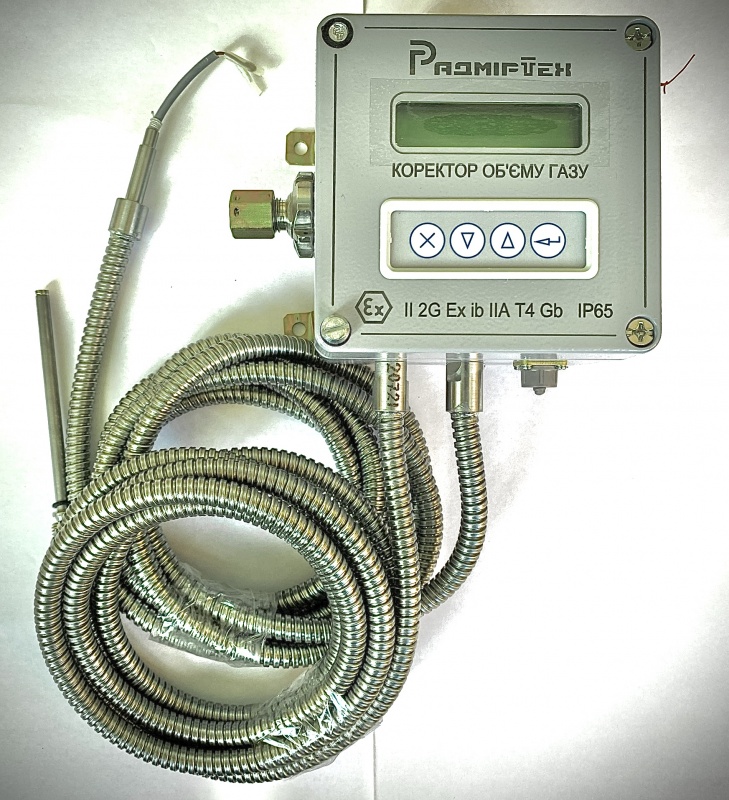

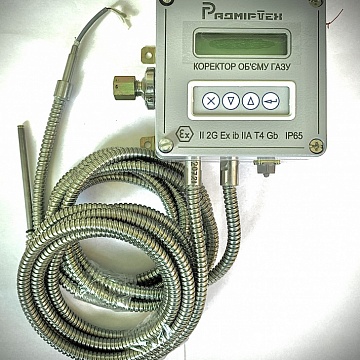

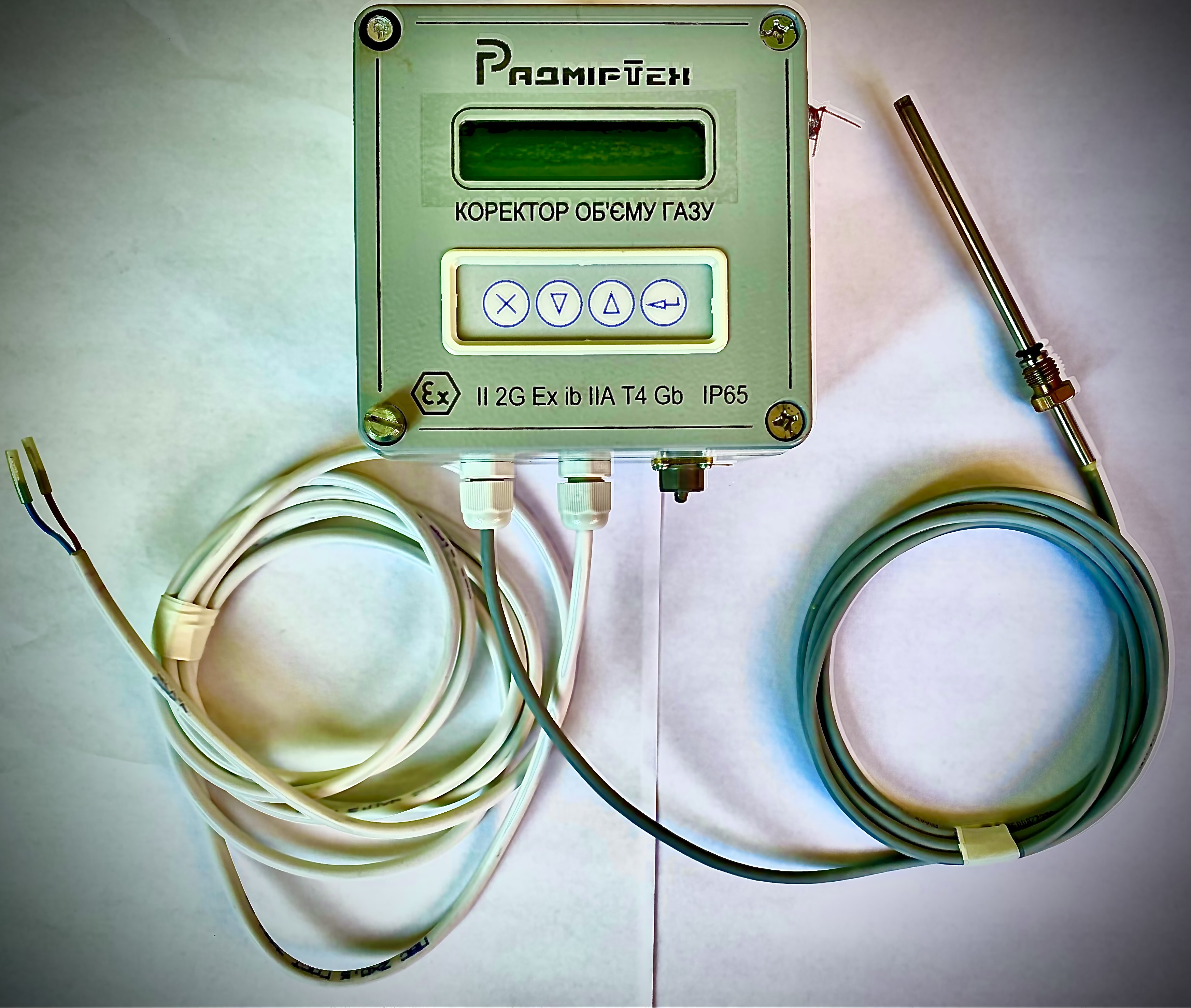

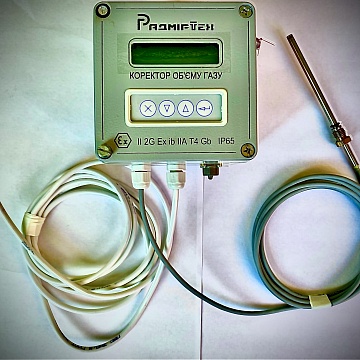

Корректор объема газа ВЕГА-1.01-NO

Корректор объема газа ВЕГА-1.01-N0 относится к устройствам типа 1, согласно ДСТУ EN12405:2006. В документе указывается принцип работы устройства, который основан на преобразовании, как функции, производной от давления, температуры и отклонения от уровня идеального газа (PTZ). Устройство соответствует требованиям взрывозащищенности на основе требований ГОСТ 22782,0-81, о чем свидетельствует маркировка на корпусе (1ЕхibIIАТ4 X).
Межповерочный интервал прибора составляет не более 2х лет и проводится после комплексного ремонта, смены места установки и при производстве изделий.

Область применения

Корректор ВЕГА-1.01-NM может быть установлен при соблюдении требований рабочей среды – от – 30 градусов Цельсия до +50, при относительной влажности до 98 %, без выпадения конденсата. Устройство применяется для учета потребляемого объема газов. Допускается работа с газами, физические и химические свойства которых соответствуют положениям ГОСТ5542-87.

Это могут быть:

• Природный газ;
• Воздух;
• Углекислота;
• Кислород;
• Инертные газы (аргон).

Корректор поддерживает стандартный протокол Modbus, и может иметь встроенный GSM модем.
NM - поддерживает "Modbus", имеет встроенный GSM модем;
NO - поддерживает "Modbus", не имеет встроенного GSM модема;
  При заказе корректора исполнения ВЕГА-1.01-NM необходимо предоставить SIM-карту доступа до GSM-сети.

Прибор выполняет:

• Учет потребляемого газа;
• Замер изменений абсолютного давления;
• Замер температуры газа;
• Фиксация сигналов, поступающих от счетчиков;
• Ведение учета текущего времени;
• Учет объема газа, протекающего при стандартных условиях;
• Учет объема газа, протекающего при рабочих условиях;
• Вычисление коэффициентов и преобразование их во время учета расхода.

Прибор состоит из таких узлов:

• Устройство-вычислитель;
• Датчик абсолютного давления;
• Датчик температуры (термопреобразователь).

Предусмотрен вывод информации на табло, использование программно-технического комплекса или принтера. Это позволяет организовать коммерческую отчетность и фиксацию результатов замеров. Корректор объема газа ВЕГА-1.01-NM в отличие от версии Вега-2.01-NM использует в своих вычислениях преобразование функции давления, температуры и параметров идеального газа. Устройство совместимо со счетчиками, имеющими низкочастотный сухой контакт (до 2 Гц), а также высокочастотные контакты до 5 Гц.

Предусмотрена длительная непрерывная работа корректора на протяжении до 5 лет от установленной батареи. Литиевый источник питания имеет выходное напряжение 2,5…3,6 В. Емкость устройства составляет около 7.3 Ah. При этом обеспечивается сохранение архивов не менее 1 раза / сутки. Отслеживание падения уровня заряда батареи происходит при помощи табло, на которое выводится индикатор «Низкий заряд батареи». Он срабатывает, если напряжение источника питания падает ниже 2,7 В. Даже если в случаях аварии или выхода из строи батареи прекращается питание корректора ВЕГА-1.01-NM, предусмотрено восстановление всех архивных записей даже спустя 10 лет.

Комплектация:

• Корректор объема газа Вега;
• Упаковка;
• Паспорт;
• Программное обеспечение (диск).

По дополнительному заказу поставляются:

• Кабель гальванической развязки "Light", L-15м;
• Устройства переноса информации (УПИ-2Мb);
• Коммуникатор;

В комплект не входят элементы запорной арматуры, втулки, вентили, кабельная продукция.
